品牌:博耐斯
型号:D971X,D973H
适用介质:水、蒸汽，油品，气体
材质:球墨铸铁、铸钢，不锈钢
发货:3天内
发送询价

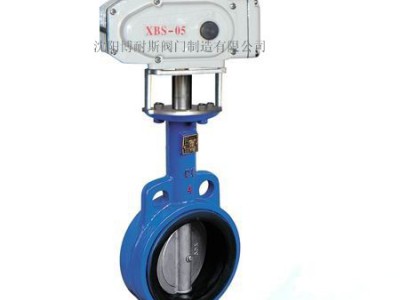

D971F/X电动软密封对夹蝶阀
一、电动对夹蝶阀 产品概述
博耐斯电动对夹蝶阀是由高准度电动执行器与对夹式蝶阀组成，执行器采用一体化结构，开关型有输入AC220V电压, 输出无源触点信号(或开关到位灯信号)，调节型有输入（DC4-20mA或DC1-5V）的控制信号及单相电源就可控制运转，电动对夹蝶阀具有功能性好，体积小，性能良好，配套简单，流通能力大，适合于介质是粘稠，含颗粒，纤维性质的场合。电动对夹蝶阀可主要应用于食品、轻工、石油、化工、教学设备、造纸、电力等行业的工业过程自动控制系统中。
二、电动对夹蝶阀 结构特点
（1）设计新颖、合理、结构好，重量轻，启闭快。
（2）密封件可以替换，密封性能良好达到双向密封零泄漏。
（3）密封材料耐老化、耐腐蚀，使用时间长等特点。
（4）两截式阀杆无销连接，结构简单紧凑，维修方便。
（5）阀座密封与靠背一体结构，减少阀座变形量。
（6）阀杆轴向定位装置，加强密封性、减少阀门扭矩。
（7）可以多种位置安装，维修方便。微信：sy1668
三、电动对夹蝶阀 主要技术参数及性能
| 公称通径DN(mm) | 50～1200 |
|---|---|
| 公称压力 | PN0.6、1.6、2.5MPa |
| 连接形式 | 对夹式 |
| 阀板形式 | 垂直板式 |
| 流量特性 | 近似快开型 |
| 动作范围 | 0～90° |
| 泄露量 | 按GB/T4213-92，为Kv值的10-4，软密封：零泄漏 |
| 基本误差 | ±2.5% |
| 回差 | ±2.5% |
| 死区 | 1% (可调) |
| 可调范围 | 50:1 |
| 配置执行机构 | 可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构 |
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
四、电动对夹蝶阀 执行器技术参数
| 电源电压 | AC220/380V，50/60Hz |
|---|---|
| 输出力矩 | 50N·M～2000N·M |
| 动作范围 | 0～90° 0～360° |
| 动作时间 | 15秒/30秒/60秒 |
| 保护装置 | 过热保护 |
| 环境温度 | -30°～60° |
| 手动操作 | 同附带手柄操作 |
| 限位 | 电气、机械二重限位 |
| 防护等级 | 相当于IP-65 |
| 防爆等级 | ExdII BT4；有要求可定制ExdII BT6 |
| 位置测量 | 可选装开关或电位计 |
| 驱动电机 | 8W/E |
| 进线接口 | PE1/2〞进线线锁 |
五、电动对夹蝶阀 主要零件材料
| 零件名称 | 材料名称 |
|---|---|
| 阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
| 蝶板 | 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
| 密封圈 | 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
| 阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
| 填料 | 聚四氟乙烯、柔性石墨 |
六、电动对夹蝶阀 主要性能规范
| 公称通径DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低压气密试验 | 0.5～0.7 | ||||
| 适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | ||||
七、电动对夹蝶阀 外形图
八、电动对夹蝶阀 安装连接尺寸
| 公称通经(DN) | 主要尺寸 | 法兰尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D973H/F | D971F/X | H1 | 1.0MPa | 1.6MPa | 2.5MPa | ||||||
| L1 | H | L2 | H | K | n-Фd | K | n-Фd | K | n-Фd | ||
| 50 | 43 | 112 | 43 | 63 | 530 | 125 | 4-18 | 125 | 4-18 | 125 | 4-18 |
| 65 | 46 | 115 | 46 | 70 | 530 | 145 | 4-18 | 145 | 4-18 | 145 | 8-18 |
| 80 | 46 | 120 | 46 | 83 | 565 | 160 | 4-18 | 160 | 8-18 | 160 | 8-18 |
| 100 | 52 | 138 | 52 | 105 | 600 | 180 | 8-18 | 180 | 8-18 | 190 | 8-22 |
| 125 | 56 | 164 | 56 | 115 | 640 | 210 | 8-18 | 210 | 8-18 | 220 | 8-26 |
| 150 | 56 | 175 | 56 | 137 | 705 | 240 | 8-22 | 240 | 8-22 | 250 | 8-26 |
| 200 | 60 | 200 | 60 | 164 | 775 | 295 | 8-22 | 295 | 12-22 | 310 | 12-26 |
| 250 | 68 | 243 | 68 | 206 | 945 | 350 | 12-22 | 355 | 12-26 | 370 | 12-30 |
| 300 | 78 | 250 | 78 | 230 | 1070 | 400 | 12-22 | 410 | 12-26 | 430 | 16-30 |
| 350 | 78 | 280 | 78 | 248 | 1140 | 460 | 16-22 | 470 | 12-26 | 490 | 16-33 |
| 400 | 102 | 305 | 102 | 289 | 1210 | 515 | 16-26 | 525 | 16-26 | 550 | 16-36 |
| 450 | 114 | 350 | 114 | 320 | 1335 | 565 | 20-26 | 585 | 16-30 | 600 | 20-36 |
| 500 | 127 | 380 | 127 | 343 | 1415 | 620 | 20-26 | 650 | 20-30 | 660 | 20-36 |
| 600 | 154 | 445 | 154 | 413 | 1605 | 725 | 20-30 | 770 | 20-33 | 770 | 20-39 |
| 700 | 165 | 480 | 165 | 478 | 1844 | 840 | 24-30 | 840 | 24-36 | 875 | 24-42 |
| 800 | 190 | 530 | 190 | 525 | 2040 | 950 | 24-33 | 950 | 24-39 | 990 | 24-48 |
| 900 | 203 | 580 | 203 | 585 | 2255 | 1050 | 28-33 | 1050 | 28-39 | 1090 | 28-48 |
| 1000 | 216 | 650 | 216 | 640 | 2380 | 1160 | 28-36 | 1170 | 28-42 | 1210 | 28-56 |
| 1200 | 254 | 760 | 254 | 755 | 2640 | 1380 | 32-39 | 1390 | 32-48 | 1420 | 32-56 |
九、电动对夹蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式) 沈阳博耐斯阀门制造有限公司电动阀门微信：sy1668
